[LCD液晶屏]LCD TFT液晶屏组成介绍

LCD TFT液晶屏组成介绍?是不是有很多人不明白是什么意思?然后也不知从而下手，有时还会盲目去接触，然后导致没必要的麻烦出现，不过任何问题都不用担心，接下来就由我给各位介绍一下LCD TFT液晶屏组成介绍，让您能够更加了解关于这方面的内容，相信您看完之后会有收获的!

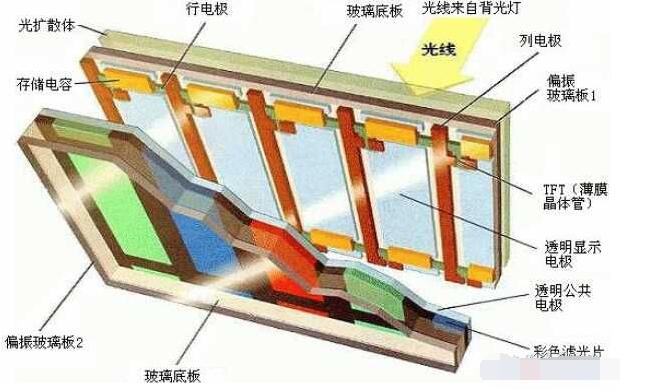

TFT液晶屏内部结构图

TFT液晶屏内部结构切面图，从图中可以看出液晶屏由光扩散体、存储电容、行列电极、玻璃底板、偏振玻璃板、TFT、透明显示电极、透明公共电极、彩色滤光片构成，液晶则位于图6中透明显示电极与透明公共电极之间,下面将逐一介绍各部件的作用。

1.光扩散体：背光灯发出的光线通过光扩散体后，可以均匀地分布到各个像素点;

2.存储电容：其容量约为0.5PF，它的两极与透明显示电极/透明公共电极相接, 由于透明显示电极与透明公共电极间的容量约为0.1PF，它无法将充得的电压保持到下一次更新画面的时候;

3.TFT：薄膜晶体管,是开关器件,决定液晶是否充电;

4.行电极：扫描电极,也称栅极母线，与各子像素内薄膜晶体管的栅极相连;

5.列电极：信号电极,也称漏极母线，与各子像素内薄膜晶体管的漏极相连;

6.玻璃底板：用于隔离;

7.偏振玻璃板：即偏光板,内层偏振玻璃板1呈水平开口，外层偏振玻璃板2呈垂直开口;

8.透明显示电极：与各薄膜晶体管源极相接,与透明公共电极共同形成充电电极,对各子像素点内的液晶进行充电;

9.彩色滤光片：又称彩色滤色片，是一片由很多电晶体构成的玻璃，液晶屏要显示一幅彩色图像,通常在透明公共电极与偏振玻璃板2之间加一10.彩色滤光片来实现,当光线穿透液晶层后,再通过彩色滤光片,由于彩色滤光片在水平方向上呈红、绿、兰三种颜色相间排列, 该R、G、B三种颜色分成独立的三个点,每个点对应一个子像素,相邻R、G、B三个点则拥有不同的灰度变化同时构成了一个像素,众多拥有不同灰度变化的像素，由空间相加混色原理，便使我们可以看到一幅彩色的画面.
